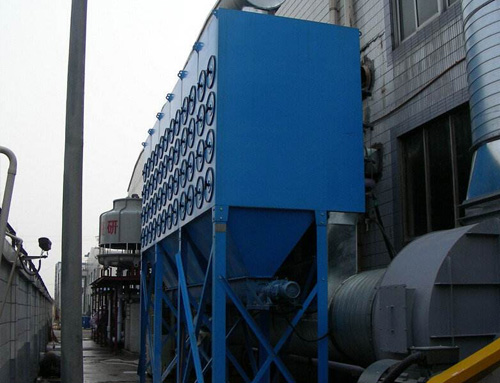

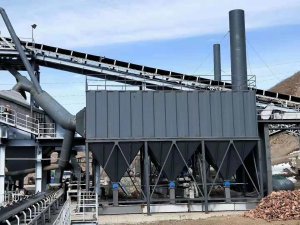

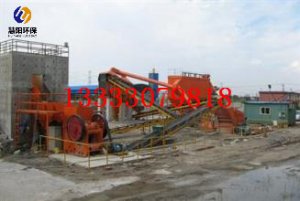

破碎機除塵器利用離心風機在粉塵密封罩處產生負壓區,將粉塵吸入除塵設備內,脈沖袋式除塵器內設有除塵布袋,含塵氣體通過濾袋時,粉塵被阻擋分離,凈化后的氣體再經風機排出。濾袋表面粉塵用電磁脈沖閥噴吹,使其脫落濾袋,壓縮空氣噴吹是由PLC自動控制的,無需人控制,這是它的一大特點。
破碎機除塵器殼體旋風除塵器流型設計,能起局部旋風作用,減輕濾袋負荷。圓筒拱頂的體形,受力均勻,抗爆性能好。礦山破碎機除塵器不受使用場合氣源條件的限制,易損件少,維護方便,運行??朔藟嚎s空氣脈沖清灰的問題,反吹風作用距離大,可采用長濾袋,充分利用空間,占地面積小。
破碎機除塵器結構:
1、上箱體:包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。
2、中箱體:包括花板、濾袋、濾袋框架、濾袋導口,過濾室筒體,含塵氣體進氣口、入孔口。
3、下箱體:包括定位支承架、灰斗、星形卸灰閥、支座。
4、反吹風清灰機構:包括旋臂、吹口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

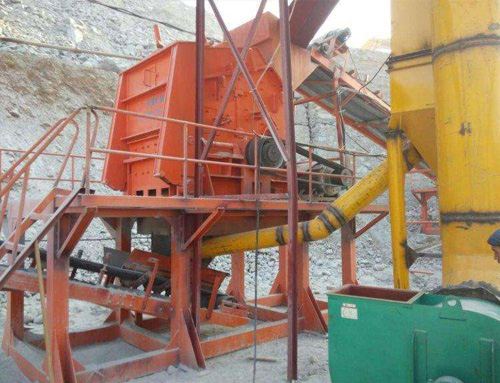

破碎機除塵器選型:由于破碎機工作時沖擊、擠壓、摩擦等機械作用產生部分熱能可以使粉料溫度上升,但變化不會太大,可以采用以普通滌綸針刺氈作除塵布袋的脈沖袋式除塵器。殼體可不用保溫。由于沖擊式破碎機產品粒度較細,加上機內高速氣流的擾動,進除塵器氣體含塵濃度可達100g/m3,遠遠大于擠壓式破碎機(<20g/m3),所以在過濾風速的選擇上應小于擠壓式破碎機以免造成微細粉塵穿袋。
破碎機除塵器工作原理:含塵氣體于切向進入過濾室上部空間,大顆粒及凝聚塵粒離心力作用下沿筒壁旋落灰斗,小顆粒彌散于過濾室袋間空隙從而被阻留,凈化空氣透過袋壁經花板上濾袋導口匯集于清潔室,由通風機吸入而排放于大氣中。隨著過濾工況的進行,粉塵附于布袋表面,濾袋阻力逐漸增加,當達到反吹風控制阻力上限時,由與除塵器前后上的接口相連的差壓變送器發出訊號自動啟動反吹風機構工作。
