焦化廠焦側除塵器改造案例

慧陽環保公司對焦化廠除塵器改造本著經濟、能、施工方便的原則，盡可能利用原有除塵設施。降低改造費用，減少改造工作量，縮短施工工期。除塵設備本體基礎不變，利用原除塵器本體的支架。

我公司根據業主的目標要求以及技術人員對現場除塵系統的勘察了解:現業主的主要目的是根據現有的除塵設備及結構,改造現有設備,裝煤過程中機側爐頭煙的捕集率≥85%;出焦過程中攔焦集塵大罩無明顯外逸,捕集率≥。根據上述要求,我方提出焦化廠焦側除塵器改造如下幾點建議。

一、影響除塵除塵效果的原因：

由于原有裝煤出焦除塵系統已配套有單集塵管道二合一地面除塵站，出焦、裝煤除塵效果較差,對周圍環境污染較為嚴重,現提出該系統影響除塵效果的原因如下：

1.爐頂燃燒導煙車燃燒室內襯脫落；

2.爐頂燃燒導煙車連接管道破；

3.原有設計沒有完整的機側爐頭煙收集系統；

4.攔焦車集塵大罩破損嚴重。

二、焦化廠焦側除塵器改造建議：

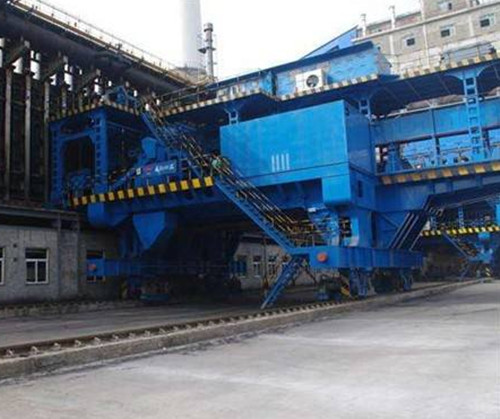

1.爐頂導煙車改造為燃燒式導煙車:保留現有導煙車的車體、走形、制動器及減速機。其他設施全部拆除。將現有車體彌補,在車體上新增導套、燃燒室、連接管道、碰口及機焦側爐頭煙伸縮罩管。

a.導套裝置

導套裝置由固定導套、內外活動導套以及提套鋼絲繩組等組成，內外導套可防止除塵時的煙塵外溢，并能自動調節偏心，調節量 20mm，導套用電動渦輪蝸桿驅動。當停電時，通過手動可將密封導套提起。

b.燃燒系統

燃燒室為新型大容積燃燒室,燃燒室四周采用輕質耐火材料,燃燒室頂部采用隔熱材料。這種燃燒室可以顯著提高燃燒溫度,使煙氣中所含有毒、污染物得于良好。在不燃燒及燃燒不充分的情況下開啟煤氣助燃系統,燃燒室上設有翻板。

c.電氣系統

該車走行采用變頻調速,使走行平穩,減少沖擊。手動操作行時伴有聲光報警。

車上所配電纜均為阻燃電纜。

導煙車與除塵攔焦車采用滑線連鎖。

導煙車上設工控電視,監控各操作動作。

2.拆除現有皮帶小車集塵管道,在原有位置新增梯形雙口翻板閥集塵管道。

3.在機側爐頭新增爐頭煙收集小罩。

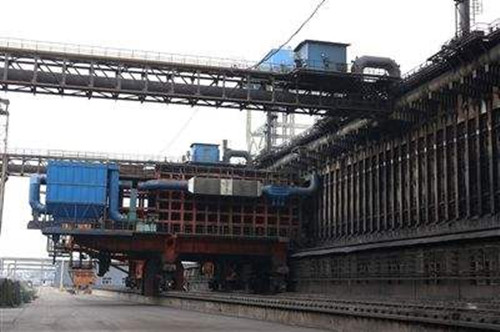

4.拆除現有攔焦車集塵大罩。保留現有走行。重新制作安裝集塵大罩。罩體材質采用304不銹鋼。

慧陽環保公司在焦化廠焦爐機側|焦側除塵器設計、生產、改造技術方面有著諸多經驗和優勢，經用戶運行使用后除塵效果突出、排放達標。
