氣箱式脈沖布袋除塵器規格、結構、原理簡介

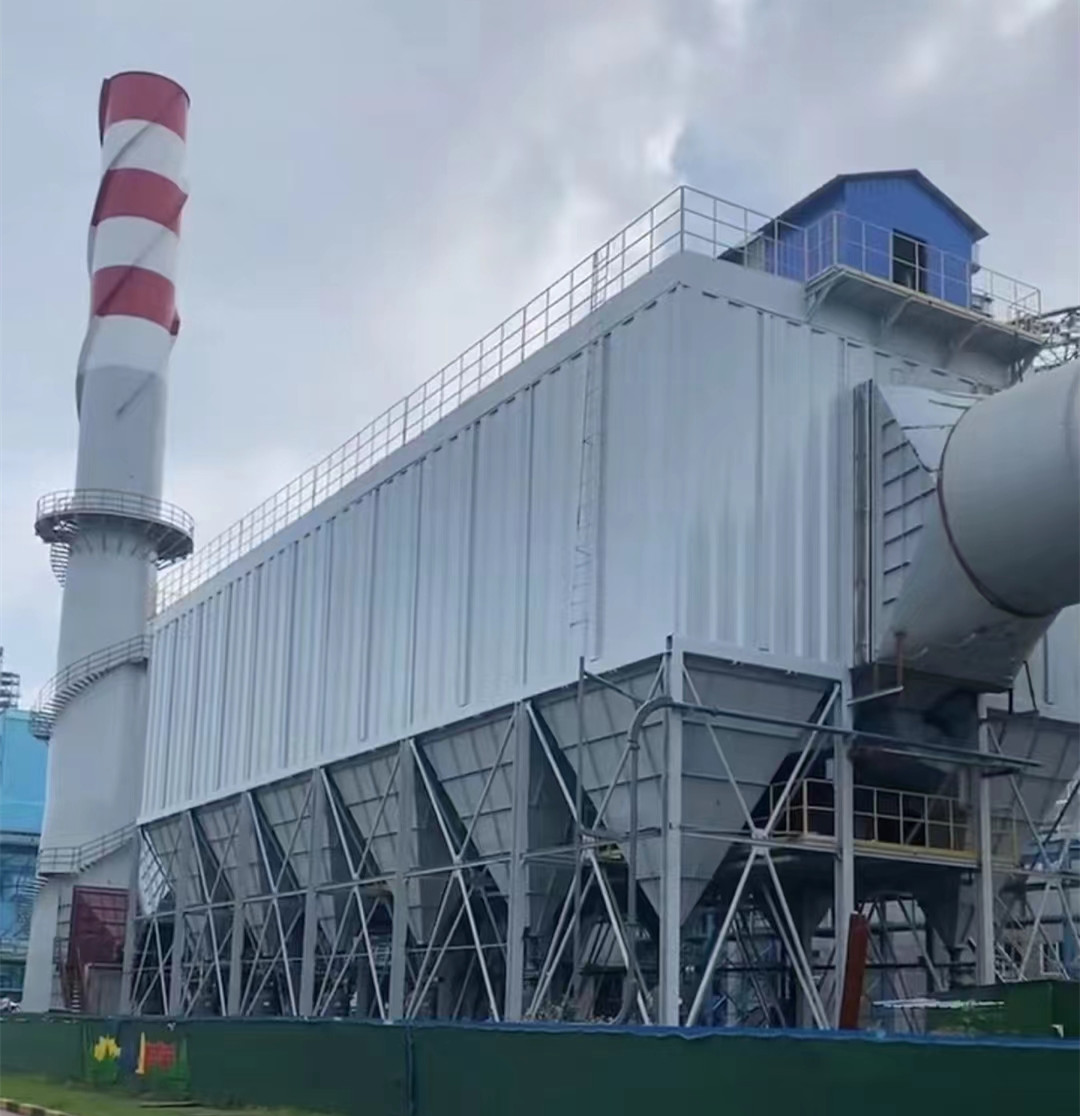

氣箱式脈沖布袋除塵器為戶外式由不同室數和每室的不同袋數，組成多種不同的規格。型號規格按不同袋數包括32袋/室、64袋/室、96袋/室、128袋/室四個系列，也可根據實際工況需求進行大小定制，適用于多種行業。

氣箱脈沖袋式除塵器的主要結構，主體由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、樓梯、欄桿、壓氣管路系統、清灰控制機構等。

1.箱體

箱體主要由袋籠、濾袋及氣路元件之用，并制成全密閉形式，清灰時，壓縮空氣管進入箱體，不再入各濾袋內部。頂部設有人孔檢修門，安裝和埂換袋籠、濾袋全部在這里進行，方便，根據規格的不同，箱體內又分成若干個室，互相之間均用鋼板隔開，互不透氣，以實現離線清灰。為切換過濾氣流，每個房間都有一個提升閥。

2.袋室

袋室在箱體的下部，主要用來容納袋籠和除塵濾袋，且形成一個過濾空間，含塵氣體的凈化主要在這里進行，同箱體一樣，根據規格的不同也分成若干個室，并用隔板隔開，以防在清灰時各室之間的互相干擾，同時形成的塵將空間。

3.灰斗

灰斗布置在袋室下部，除儲存收集的灰塵外，還作為進氣管，當灰塵氣體進入袋室前，由于灰斗體積大，降低氣流速度，加上氣流方向的變化，這里分離較厚的灰塵顆粒，灰斗下部布置粉塵輸送設備，出口還配備翻板閥等鎖風設備，可連續排灰。

4.進出風口

進出風口根據除塵器的結構形式分為兩種，一是進風口為圓筒形，直接焊在灰斗的側板上，出風口安排在箱體下部，通袋室側面，通過提升閥板孔與箱體內部相通。二是進出風口一體化，布置在袋室側面、箱與灰斗之間，分別為進出風口。雖然這種結構體積較大，但氣流分別均勻，灰斗預除塵效果好，適合氣體粉塵濃度大的場合。

氣箱脈沖袋式除塵器工作原理：

采用分箱室清灰的，清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而了壓縮空氣清灰的效果。整個箱體設計采用了和出口總管結構，灰斗可延伸到總管下，使進入的含塵煙氣直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體，且能處理含塵氣體。

氣箱脈沖除塵器集分室反吹、脈沖噴吹等除塵器的特點，增強了其適用性?？勺鳛槠扑闄C、烘干機、煤磨、生料磨、箅次冷機、水泥磨、包裝機及各庫頂收塵設備，也可作為其他行業設備。
