振動篩除塵器結構及原理

振動篩除塵器主要是根據振動篩分的揚塵情況來設計，采用具有高 效率、低能耗、低排放的袋式除塵器對振動篩分生產時所產生的揚塵進行捕集凈化，此設備凈化效率在以上，排放在10毫克以下。

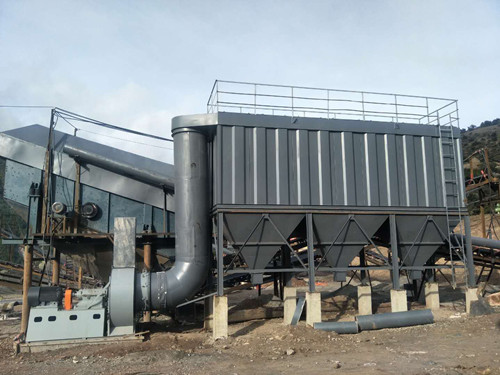

振動篩除塵器結構主要由箱體、灰倉、管道、清灰系統、排灰裝置、引風機等部分組成。

1.箱體：包括濾袋室、花板、檢修門、濾袋及骨架等。

振動篩除塵器：負壓式除塵器濾袋室結構要求嚴密，由鋼板焊結而成，各室之間設有隔板，以防止室與室之間互相通風。除塵器的花板采用沖床沖制加工而成，濾袋卡在花板內配合嚴密不漏氣，濾袋內部裝有骨架。

2.灰倉：采用鋼板焊接而成，結構嚴密，灰倉內設有氣體緩沖裝置，可使入口粗粒粉塵直接落入灰倉，具有重力沉降凈化作用，并防止氣流直接沖擊濾袋。

3.管道及閥門：在除塵器上下設有進氣管，排氣管，在入振動篩除塵器的各支管道上設有風量調解閥門，以各揚塵點的風量匹配。

4.清灰系統：由電磁閥、脈沖閥、脈沖控制器、氣包及壓縮空氣管道等組成。

5.排灰裝置：在除塵器倉下設有鎖氣卸灰閥灰倉內的灰及時排出卸灰口且不漏風。

振動篩除塵器工藝原理：

振動篩工作時揚起的含塵氣體被主風機通過入風管道吸入除塵器，含塵氣體進入內部后，氣體通過布袋時粉塵被布袋阻隔在布袋的外表面，被凈化的氣體通過凈風室，進入主風機然后被排入大氣中。當振動篩除塵器運行一段時間后布袋的外表面的粉塵就會增多，這時控制柜就會發出信號，隨后電磁脈沖閥順序開始啟動，將對此室的布袋噴入高壓氣體，這樣原來的布袋隨著高壓氣體的噴入，布袋瞬間就會漲圓，噴入的氣體也就從布袋內部吹出。隨著布袋的抖動和由內到外的氣體吹出，原來附在布袋外表面的粉塵就離開了布袋的外表面。離開振動篩除塵器布袋表面的粉塵就會落入灰斗中，粉塵集中到出灰口處通過卸灰閥排出除塵器體外。

振動篩除塵器又稱碎石篩分除塵器，目前已廣泛應用到采礦、建材、糧食、化工、鑄造、陶瓷等各個行業，是較為的布袋除塵器或物料收集設備。
