關于電爐除塵器設計流程及凈化效果

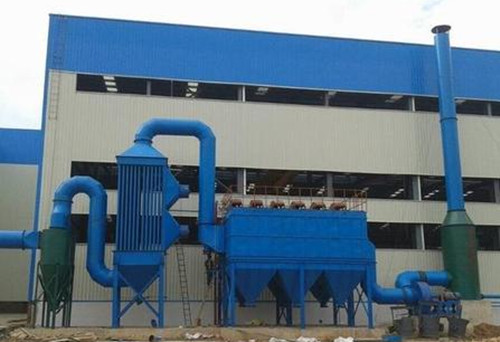

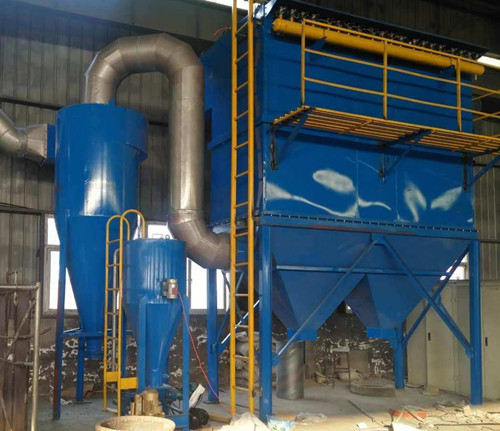

慧陽根據邯鄲某企業實際情況設計生產了一款電爐除塵器，具有技術成熟、性能的凈化設備(包括電控及儀控)，在除塵器設計允許波動范圍內除塵器正常支行狀態下，穩定、運行。

電爐除塵器設計構思：

1、吸塵罩采用旋轉式頂吸罩，罩口距爐口1.2-1.5m；

2、除塵設備選用氣箱脈沖布袋除塵器。

3、除塵器前加設了一套冷風閥，超過設定溫度時自動打開冷風閥混入冷風；

4、兩套除塵系統給的風量都是50000立/h。

電爐除塵器工藝流程：

中頻感應電爐—煙氣捕集罩—閥門—旋轉裝置—支管道—主管道—沉降室—除塵器—風機—消音器—煙囪

電爐除塵器工藝說明：

根據邯鄲某企業實際情況本方案為一組四臺三噸中頻煉鋼爐的煙氣治理工藝。它可以同時使用也可以根據工作需要使用。

1)煙氣捕集罩

中頻感應電爐在熔煉過程中為典型熱源，故電爐除塵器系統采用熱過程傘形罩，作為煙氣捕集罩的懸掛高度距爐子平臺不超過1.8米，為了不影響工人操作及上料，煙氣捕集罩設計為可移動式的。即在正常工作及出鋼時捕集罩在爐子上方，在上料或檢修時捕集罩可移動到其他位置，以不影響加料與檢修。

2)旋轉裝置

該裝置處于活動管道與固定管道之間，以利于捕集罩的移動。

3)管道采用鋼板制作

4)沉降室

主要降低煙氣流速，有利于較大粒徑煙塵沉降。另一方面可降低溫度以布袋除塵器的運行性。

5)除塵器

采用LDMC型低壓脈沖袋式除塵器

a.除塵系統工藝參數的確定

系統廢氣量：26780m3/h

管道流速：18m/s

主管道直徑：φ750

環境溫度：30℃左右

煙氣溫度高峰值：1200～1400℃

系統阻力：1200Pa

b.風機選擇

型號：Y4-73 No.10D

流量：31554m3/h

全壓：2041Pa

電機：型號Y225S-4 功率37kW

c.粉塵收集及儲運

根據廠方要求另外配備或者自備

d.電器控制

采用自動、手動兩種控制方式。電控元件采用PLC可編程序控制器，主回路自鎖、連鎖方式。

電爐布袋除塵器凈化后的效果：

煙氣處理后達到工業熔煉爐一類地區排放標準，崗位排放粉塵＜10mg/Nm3。
