電廠濕式靜電除塵器結構組成及適用范圍

濕式靜電除塵器作為除塵系統的末端處理裝備，可去法脫硫無法收集的酸霧、控制PM2.5微細顆粒物及解決煙氣排放濁度等問題，國內以往主要應用于化工、冶金行業，近兩年有多個電廠的濕式靜電除塵器項目投產，達到了5mg/Nm3排放標準。

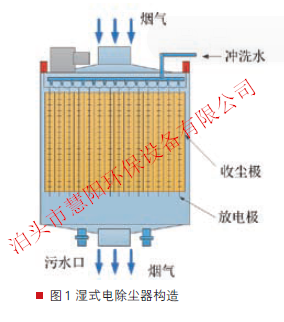

濕式靜電除塵器結構組成

SGD系列濕式靜電除塵器為一筒形結構，上、下為錐形，頂蓋設有3個絕緣子箱或6個絕緣子箱(兩室)，箱體采用蒸汽保溫干燥，箱內溫度70---90度，箱上設有供氣和排水接頭，并設有測溫接頭。集塵極的清洗設有獨立的連續水沖洗系統，電暈極上的灰塵和油污設間斷水沖洗系統，間斷沖洗電暈極時，對集塵極也起到了沖洗作用。為了檢修方便，在除塵器上、中、下設有多個人孔，在除塵器上、下各設孔。除塵器內部構件由氣流分布板，電暈極及電暈極上、下吊架，集塵極管和定距隔板等組成。

濕式靜電除塵器使用范圍

濕式靜電除塵器主要用于以焦炭為原料的煤氣發生爐煤氣凈化，也可作為以煤為原料的水煤氣發生爐的煤氣凈化，即用在發生爐、焦爐、直立爐、兩段爐的煤氣凈化。
